Рассмотрим подробнее датчик металлоискателя на биениях, состоящий из одной катушки (см. рис.15).

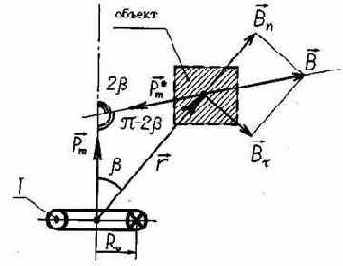

Рис. 15. Взаимодействие однокатушечного датчика металлоискателя с объектом.
Индукция магнитного поля в центре катушки составляет:
где Pm - магнитный момент, создаваемый током катушки I, R0- радиус катушки, S - площадь катушки.
За счет взаимодействия с проводящим и/или ферромагнитным объектом возникает добавочная компонента индукции. Так как механизм ее появления точно такой же, как и в рассмотренном ранее случае металлоискателя по принципу "передача - прием", можно воспользоваться результатами предыдущего раздела и записать для добавочной компоненты индукции:
где K1 - коэффициент, вычисляемый по формуле (1.8), (1.9) или (1.23).
Так как коэффициент K1 - функция комплексная, то и относительное изменение индукции можно обозначить как функцию оператора Лапласа:
Таким образом, полное сопротивление катушки датчика металлоискателя (без учета омического сопротивления провода и межвитковой емкости) можно представить как:
где L - индуктивность катушки без влияния объекта.
Под воздействием объекта меняется полное сопротивление катушки. В металлоискателях на биениях это изменение оценивается по изменению резонансной частоты колебательного LC- контура, образованного катушкой датчика и конденсатором.
3.3.2. Теоретические соображения
Как уже отмечалось, металлоискатель индукционного типа можно представить как некоторый предельный случай металлоискателя по принципу "передача-прием", когда излучающая и приемная катушка совпадают. Поэтому многими результатами раздела 1.1 можно воспользоваться и для металлоискателя индукционного типа. Кроме того, от металлоискателя на биениях индукционный металлоискатель отличается только способом регистрации отраженного сигнала, поэтому и некоторые результаты раздела 1.2 также будут справедливы для прибора индукционного типа.
Взаимодействие катушки металлоискателя индукционного типа с металлическим объектом может проиллюстрировать рис.15. Отраженный сигнал можно оценить величиной индукции магнитного поля (1.36). В отличие от приборов по принципу "передача-прием", величина отраженного сигнала при допущении (1.3) зависит только от расстояния между объектом и датчиком, и не зависит от ориентации датчика на объект.
Дополнительное напряжение, наведенное в катушке датчика отраженным сигналом, вычисляется по формуле (1.17), где индукция отраженного сигнала равна (1.36). Без учета знака это напряжение составляет:
где p - оператор Лапласа, I - ток в катушке, r - расстояние между датчиком и объектом, S - площадь катушки, N - число ее витков, R - эквивалентный радиус объекта, KS- коэффициент, вычисляемый по формуле (1.23).
