Система топологической трассировки печатных плат TopoR



Технические характеристики и ограничения


Максимальное количество трассировочных слоёв зависит от версии программы.

Слоев трассировочных

2-32

Максимальное число компонентов:

30000

Максимальное число контактов:



30000

Максимальное число цепей:

30000

Максимальное число классов цепей:

20

Точность:

0.1 мкм

Установка TopoR на жесткий диск



1)     Запустите инсталлятор.

2)     Прочитайте лицензионное соглашение.

3)     Выберите каталог, в который будет установлена программа.

4)     Выберите каталог, в который будут установлены примеры, и где будут храниться настройки программы.

5)     Выберите устанавливаемые на диск компоненты.

  • TopoR files                - исполняемые файлы.
  • Examples                   - примеры проектов.

6)     Настройте создание ярлыков программы.

7)     Нажмите “Install”.

8)     Дождитесь окончания инсталляции.

9)     Нажмите  “Finish”, после чего инсталлятор завершит свою работу.

В указанном каталоге программа инсталляции создает подкаталог BIN, в котором находятся  исполняемые файлы.

В каталоге примеров, каждый из примеров размещен в отдельном подкаталоге.

Во время работы к созданным каталогам должен быть открыт доступ для записи.

Деинсталлятор вызывается обычным для операционной системы способом.

При деинсталляции каталоги с примерами будут уничтожены. Если вам необходимо сохранить их, скопируйте каталог примеров. Если в каталоге Examples размещены проекты, не поставляемые с версией TopoR, они удалены с диска не будут.



ИСХОДНЫЕ ДАННЫЕ. ПРОЕКТ

TopoR принимает и выдает данные, представленные в формате P-CAD  ASCII PCB.  Эти  файлы  имеют  расширение .pcb. Команда  импорта доступна из меню «File» только при закрытом проекте (рис. 1.1).

Рис.1.1 Импорт файла

Шаг 1: Открыть меню, вызвать команду.

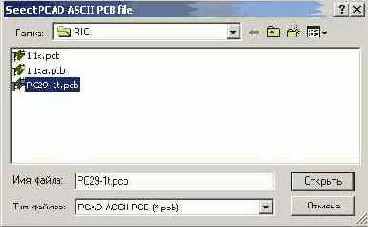

Откроется стандартное окно « Select PCAD ASCII PCB file» (рис. 1.2)



Рис.1.2 Выбор импортируемого файла

Выбрать файл, нажать кнопку «Open».

Шаг 2: В открывшемся окне настроить назначение слоев

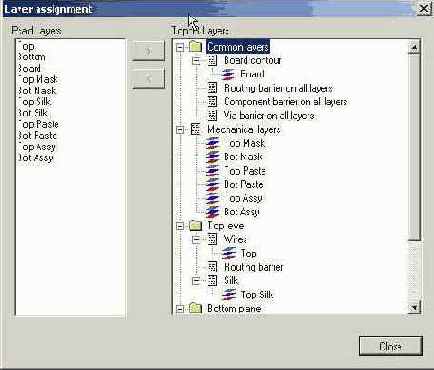

В диалоговом окне «назначения слоев» - две панели (рис. 1.3). Слева перечислены слои PCAD, справа - логические слои TopoR, сгруппированные по плоскостям. Под плоскостью понимается совокупность логических слоев, которые относятся к одному физическому слою печатной платы. Одному логическому слою TopoR можно назначить несколько исходных слоев PCAD.

При выделении слоя PCAD и слоя TopoR. становится доступна кнопка “>”, которая устанавливает соответствия между этими слоями. Выделив слой PCAD в дереве, его можно удалить кнопкой “<”.

После редактирования назначения нажать кнопку «Close»



Рис.1.3 Диалоговое окно «назначение слоев»

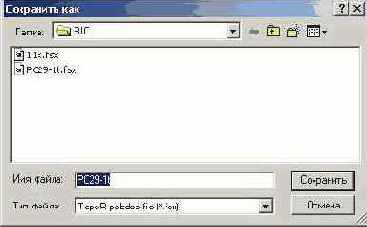

Шаг 3: После закрытия окна редактора назначения слоев появится стандартное окно «Save As…» (рис. 1.4).



Рис.1.4 Сохранение выходного файла

Следует задать имя выходного файла и нажать кнопку «Save». По умолчанию программа предлагает сохранить новый файл в том же каталоге и с тем же именем, что и исходный файл.

Шаг 4: После процедуры импорта программа переходит к созданию нового проекта.

Файл проекта,  в котором  хранятся параметры проекта, а также описывается  конфигурация контактных площадок,  ширина проводников и  величина зазоров между ними, имеет  расширение .fsr.  Желательно, чтобы в каждом рабочем каталоге был ровно один такой файл.

Файлы данных, во внутреннем формате системы TopoR, носят имена *.fsb.

Подготовка входных данных осуществляется перед началом процесса трассировки с помощью внешней САПР: должны быть определены цепи, а также описаны компоненты и конструктив печатной платы. Необходимо убедиться, что граница платы описана в виде замкнутого контура. Подготовленные для трассировки данные, нужно перевести в формат P-CAD ASCII PCB.

Как организовать работу для достижения эффективной трассировки.

 Для обеспечения эффективной работы от разработчика требуется:

   - Правильно подготовить входные данные;

   - Определить параметры,  характеризующие стиль разработки;

   - Понимать суть действий, производимых системой в процессе      трассировки, при необходимости вмешиваться  в  процесс  автоматической  работы  программы  и осуществлять ручную коррекцию результатов работы;

   - Организовать взаимодействие с используемой внешней САПР.
