Система топологической трассировки печатных плат TopoR



Практические результаты


В настоящее время существует большое количество разнообразных систем автоматизированного проектирования печатных плат и отдельных трассировщиков, поэтому пользователя, в первую очередь, интересует эффективность того или иного программного средства. Лучший способ оценить средства проектирования – попробовать самому, поэтому приведем лишь один из многочисленных примеров, иллюстрирующих эффективность разработанного программного средства.

При трассировке некоторой тестовой платы (плата адаптера) средствами “Лучшего в мире трассировщика” за 40 минут был получен результат: суммарная длина проводников – 734 см, число переходных отверстий – 145 (рис. 9.1).

Рис. 9.1 Плата, разведенная с помощью “Лучшего в мире трассировщика”

Та же плата адаптера, разведенная за пять минут в САПР “TOPOR”, содержит 50 межслойных переходов при длине проводников 499 см (рис. 9.2).

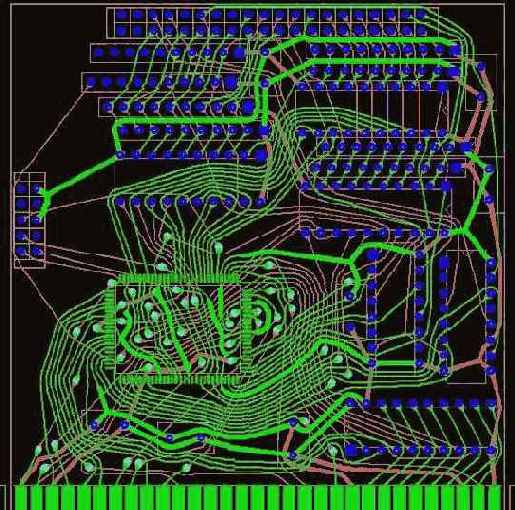

Рис. 9.2 Плата, разведенная в САПР “TOPOR”
