Разработка посадочных мест на печатной плате для монтажа конструктивных элементов



Создание посадочного места электрического соединителя ОНКС-


Если программа Pattern Editor не закрывалась, то конфигурация сохранилась (см. раздел 5.3, настройка конфигурации) и можно сразу приступать к созданию посадочного места соединителя.

Порядок создания ПМ электрического соединителя QHKC-10 заключается в следующем.

         Создать новый стиль контактных площадок.

    Выполнить команды Options/Pad Style. В  открывшемся диалоговом окне Options Pad Style в списке Current Style имеется лишь один стиль Default. Для формирования своих собственных стилей нажать кнопку Сору. В открывшемся диалоговом окне Copy Pad Style в поле Pad Name набрать имя нового стиля Kp_s14h08 и нажать кнопку ОК (рис. 5.86).

    В диалоговом окне Options Pad Style в списке Current Style выбрать появившийся стиль Kp_s14h08 и нажать кнопку Modify (Simple) (Простая модификация). В открывшемся диалоговом   окне   Modify Pad Style   (Simple)   в   списке Туре (тип) выбрать штыревой  тип вывода (Thru) (штыревой) и установить для него круглую    форму    контактной площадки.   Для   этого   в поле Pad Definition (описание контактной площадки) в  открывающемся  списке Shape   выбрать   значение Ellipse. Установить размеры эллипса Height (высота) и Width (ширина) равными 1,4 мм, а диаметр отверстия задать в поле Hole равным   0,8   мм,   нажать кнопку ОК (рис. 5.87).


Установка контактных площадок посадочного места электрического соединителя ОНКС-10.

    Установить шаг сетки 1.25 мм.

    Выполнить команды  Options / Pad Style. В открывшемся диалоговом окне Options Pad Style в списке Current Style выбрать стиль    Kp_s14h08 (рис. 5.88). Нажать кнопку Close.

    Выполнить команду Place Pad (пиктограмма
). В появившемся окне Place Pad ввести 1 в поле Starting Pad Number и 1 в поле Increment Pad Number (рис. 5.89).

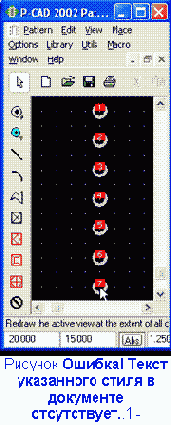

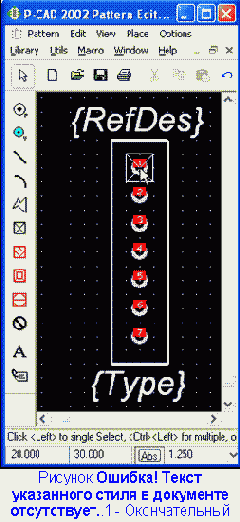

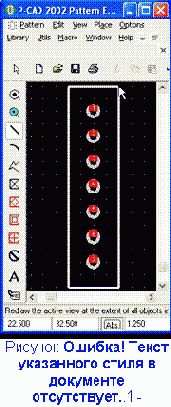

    Поставить курсор в точку (20; 30) и щелкнуть ЛК.
