ЭЛЕКТРОННЫЕ ЗАМКИ И СИСТЕМЫ ОГРАНИЧЕНИЯ ДОСТУПА



Печатная плата электронного замка


неправильная цифра (кнопки SB5—SB10), то все RS-тригтеры также возвратятся в исходное состояние.

Количество цифр в коде может быть увеличено, если включить последовательно еще несколько микросхем. Но, как показывает практика, четыре цифры обеспечивают достаточную надежность системы.

Печатная плата устройства выполнена из одностороннего фольгированного стекло текстолита размером 65х40 мм. Рисунок печатной платы приведен на рис. 6. 14. В качестве исполнительного устройства использовано реле РЭС-49. Размещение элементов на плате устройства приведено на рис. 6. 15. Микросхемы DD1, DD2 серии К561ТМ2 можно заменить без изменения рисунка печатной платы на микросхемы К176ТМ2. Резисторы R1 —R7 — типа МЛТ-0, 125 или им аналогичные. Конденсатор С1 нужно выбрать с возможно меньшим током утечки. Время набора устанавливают экспериментально, путем подбора номинала конденсатора С1. В качестве кнопок можно использовать любые, в том числе и от телефонного аппарата (кроме SB11).

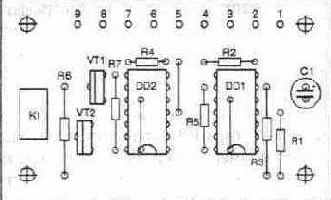

Рис. 6.15 Размещение детален на плате электронного замка
