Управление люстрой по двум проводам


А. Назаров (RA4UEL), г. Саранск. ra4uel@windoms.sitek.net

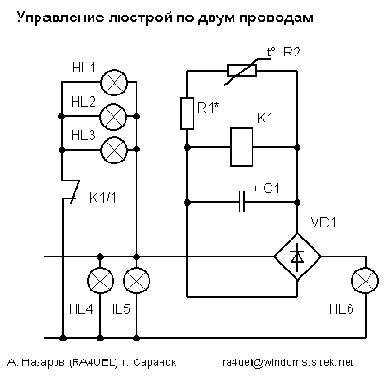

Существует очень много схем управления люстрой по двум проводам. Приведенная же здесь схема отличается своей простотой, а значит, доступностью и малыми габаритами. Она полностью размещается в декоративном колпаке люстры.


Принцип работы схемы следующий.
При первоначальном включении люстры температура терморезистора R2 равна температуре окружающего воздуха и его сопротивление относительно велико, напряжение на реле превышает напряжение срабатывания, и оно своими контактами размыкает цепь питания ламп HL1-HL3. Через несколько секунд резистор R2 нагревается проходящим через него током и его сопротивление уменьшается, напряжение на реле падает до значения U1, которое должно быть немного больше напряжения удержания, но обязательно меньше напряжения срабатывания. Если теперь на непродолжительное время (0,5 - 1,5 с) отключить питание люстры, резистор R2 не успеет остыть и при последующем включении напряжение на реле будет меньше его напряжения срабатывания, контакты останутся замкнутыми, и к сети будут подключены все шесть ламп. Чтобы опять перевести устройство в режим "половинного" включения, нужно выключить питание на время, необходимое для остывания терморезистора (2 - 3 секунды). <> Схема встроена в люстру с шестью лампами по 40 Вт и безотказно работает около десяти месяцев.

В схеме были использованы следующие детали. Реле К1 - малогабаритное с сопротивлением обмотки около 300 Ом, напряжением срабатывания 7 В и напряжением отпускания 3 В (желательно выбрать реле с наибольшим гистеризисом). резистор R2 - три соединенных параллельно терморезистора СТ3-17 сопротивлением по 1 кОм каждый (одного подходящего просто под рукой не было). Резистор R1 типа МЛТ-0,25 сопротивлением несколько десятков Ом может понадобиться для установки напряжения на реле (в установившемся нагретом состоянии) немного больше напряжения удержания. Диодная сборка использована типа КЦ407А. Конденсатор C1 - 50мкФ х 16 В. Все детали смонтированы навесным монтажом на выводах реле.
