Интегральный таймер в схеме регулирования температуры


Де Колд
Колледж Санта-Фе (Гейнсвилл, шт. Флорида)

Хотя интегральный таймер типа 555 в основном предназначается для хронирующих схем, но эту ИС совместно с термистором, обладающим отрицательным т.к.с., можно использовать также для создания экономичной и достаточно универсальной схемы полупроводникового термостата.

Внутренний резистивный делитель таймера создает опорные напряжения (1/3Vcc и 2/3Vcc) для обоих, компараторов, входящих в состав таймера. Когда внешнее напряжение, подаваемое на пороговый вход таймера (вывод 6), превышает 2/3Vcc, на выходе соответствующего компаратора появляется импульс, перебрасывающий триггер. При этом включается разрядный транзистор, в результате чего на выходе усилительного каскада возникает сигнал низкого уровня.


В большинстве случаев (включая описываемую схему) отпирание разрядного транзистора таймера приводит к тому, что напряжение на пороговом входе становится меньше 2/3Vcc. Если после этого напряжение на входе запускающего импульса (вывод 2) падает ниже 1/3 Vcc, то второй компаратор генерирует импульс, который возвращает триггер в первоначальное состояние, разрядный транзистор выключается и напряжение на выходе усилительного каскада приобретает прежний высокий уровень.

Такое действие схемы таймера делает ее удобной для целей регулирования температуры, в частности, в электронных термостатах, внутри которых температура должна оставаться фактически постоянной независимо от изменения внешней температуры в некоторых пределах. С ростом температуры будет увеличиваться (прямо пропорционально ей) напряжение на пороговом входе, пока оно не достигнет 2/3 Vcc. Тогда состояние выходного каскада таймера изменится, и это послужит сигналом для включения охлаждающего блока или же просто для отключения имеющегося в термостате подогревателя. После этого температура начнет падать, и когда напряжение на входе запускающего импульса достигнет 1/3 Vcc, выходной каскад вернется в первоначальное состояние, что послужит сигналом для выключения охлаждающегося блока или включения подогревателя.

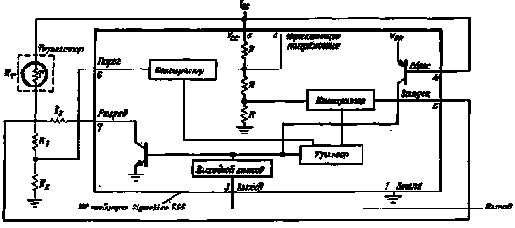

В схеме термостата, показанной на рисунке, делитель напряжения, состоящий из термистора и резисторов, вырабатывает напряжение, прямо пропорциональное температуре.
Когда температура возрастает ( высокий уровень напряжения на выходе таймера, разрядный транзистор отключен), напряжение на пороговом входе определяется коэффициентом деления R1/(Rт+ +R1+R2) и возрастает с уменьшением величины Rт. Когда Rт равно сопротивлению термистора Rтн в верхней точке допустимого перепада температур, коэффициент деления, требующий, чтобы напряжение на пороговом входе было равно 2/3 Vcc, должен быть равен


После того как напряжение на пороговом входе (на входе первого компаратора) достигает указанного уровня, разрядный транзистор включается, что эквивалентно включению R3 параллельно с R1+R2. Когда температура падает, величина Rт возрастает, а напряжение питания теперь делится между Rт и [R3II(R1+R2)]. Когда Rт равно сопротивлению термистора Rтc в нижней точке допустимого перепада температур, делитель должен давать на вход запускающего импульса напряжение 1/3 Vcc. При этом его коэффициент деления должен быть

Таким образом, уровни напряжений на выходах делителя, состоящего из термистора и резисторов, изменяются разными способами в зависимости от того, находится ли термостат в той части своего рабочего цикла, когда температура увеличивается, или в той части, когда она уменьшается. Это различие необходимо ввести по той причине, что сопротивление термистора изменяется в зависимости от температуры по квазиэкспоненциальному закону, и даже в узком интервале температур оно может измениться в два-три раза, т. е. сопротивление термистора Rтc в нижней точке интервала температур может быть в несколько раз больше его сопротивления Rтн верхней точке интервала температур. Если в этой схеме используется стандартный термистор, для которого зависимость сопротивления от температуры известна, расчет схемы достаточно прост. Когда Rтс больше Rтн в два или более раз, можно положить R2=Rтс и К=Rтс/Rтн (К-постоянный коэффициент). Чтобы в делителе соблюдались правильные отношения между сопротивлениями, нужно

Но если Rтс/Rтн<2, тогда надо положить R1=0 и R2=2RТн, так что



Во всех этих формулах предполагается, что входы компараторов не нагружают делитель напряжения. Чтобы пределы температуры, на которые установлен термостат, соблюдались достаточно точно, необходимо рассеивать в термисторе как можно меньшую электрическую мощность. Саморазогрев термистора можно свести к минимуму, заставив ИС таймера работать при самом низком допустимом напряжении питания -5 В. Однако при высокой верхней температуре регулирования, когда сопротивление термистора может быть совсем маленьким (несколько сотен Ом), этот способ может не дать требуемых результатов. С другой стороны, при очень низких температурах регулирования допустимые сопротивления делителя надо выбирать исходя из величин входных сопротивлений компараторов. Чтобы предотвратить ложные срабатывания от помех и наводок, необходимо зашунтировать входы компаратора емкостями. Это особенно важно, когда велики сопротивления делителя, в системе действуют значительные помехи или же термистор подключается к схеме с помощью проводников большой длины.
