6.3.5. Возможные модификации
Схема предложенного индукционного металлоискателя не так проста, как схемы металлоискателей, рассмотренных ранее. Поэтому, с одной стороны, актуально ее упрощение для начинающих радиолюбителей. Даже при использовании печатной платы, приведенной в книге, целесообразно начать сборку металлоискателя с упрощенного варианта, и только после его наладки добавить остальные элементы.
С другой стороны, предложенная схема индукционного металлоискателя может послужить удобной "отправной точкой" для более опытных экспериментаторов. Поэтому возможно ее дальнейшее усовершенствование и усложнение. Обе возможности подробнее рассмотрены ниже.
Упрощения. Настройка прибора
Упростить настройку (балансировку) прибора можно до предела, уменьшив коэффициент усиления приемного усилителя. При этом уже не потребуются дорогие и дефицитные потенциометры с нониусной подстройкой, а вполне хватит обычных. Может не потребоваться и температурная компенсация датчика. Все зависит от конкретного значения коэффициента усиления. Для начала можно попробовать выбрать его равным единице, положив R19 = 20(к0м), а каскад на ОУ D5.2 - удалить (или удалить только С20, R22, a R20, R21 - заменить перемычками). Конечно, при этом уменьшится дальность обнаружения прибора - приблизительно в полтора раза. Если не эксплуатировать прибор в широком диапазоне температур, то от настроечных потенциометров R74, R75 можно вообще отказаться. В этом случае они удаляются из схемы вместе с резисторами R13, R16, а балансировка выполняется один раз при изготовлении и наладке прибора. Балансировка достигается настройкой колебательного контура и выбором соотношения сопротивлений резисторов R15 и R17 в небольших пределах около единицы.
Компенсация высших гармоник
Точнее, речь пойдет об ее отсутствии. Упрощение в этом случае достигается за счет удаления каскада на ОУ D4.1. Удаляются также резисторы R7-R10 и конденсаторы С 11-С 13. Вывод резистора R11, подключавшийся ранее к выходу ОУ, следует подключить к общей шине.
Преобразовать этот код в логарифмическую шкалу возможно достаточно просто (и в этом "изюминка" данной схемы), если зажигание соответствующего светодиода шкалы поставить в соответствие появлению единицы в определенном разряде кода частоты при всех нулях в более старших разрядах кода.
Очевидно, что данную задачу должна выполнять комбинационная схема. Самая простая реализация такой схемы представляет собой периодически повторяющиеся звенья из элементов "ИЛИ". В практической схеме использованы элементы "ИЛИ-НЕ" D8, D9 совместно с мощными буферными инверторами D10, D11. На выходе схемы получается логический сигнал управления светодиодами шкалы в виде "волны единиц". С точки зрения экономии батареи питания, конечно, более целесообразно организовать шкалу не в виде светящегося столбика светодиодов (до 8 шт. одновременно), а в виде перемещающейся точки из одного светящегося светодиода. Для этого светодиоды индикаторной линейки включены между выходами комбинационной схемы.
Для очень низких значений частоты, по-прежнему, более пригодна индикация в виде мигающего светодиода. В предлагаемой схеме он совмещен с началом светодиодной шкалы и гаснет, как только загорится следующий ее сегмент. Выбором элементов R8, С5 можно менять значение частоты вспомогательного генератора, изменяя таким образом предел шкалы по частоте.
Типы деталей и конструкция
Типы используемых
микросхем приведены в таблице.
Таблица.
| Обозначение по рис.23 | Тип | Функциональное назначение |
| D3 | К561ТЛ1 | 4 эл-та 2И-НЕ с триг. Шмидта на входах |
| D5 | К561ИЕ10 | 2 Двоичн. счетчика |
| D6,D7 | К561ИР9 | 4-х разрядный регистр |
| D8,D9 | К561ЛЕ5 | 4 эл-та 2ИЛИ-НЕ |
| D10,D11 | К561ЛН2 | 6 инверторов |
Светодиоды VD2- VD9 типа АЛЗЗб или аналогичные с высоким КПД.
Их токозадающие резисторы R9-R17 имеют одинаковый номинал 1,0...5,1(к0м). Чем меньше сопротивление указанных резисторов, тем ярче будут светиться светодиоды. Однако, при этом может не хватить нагрузочной способности микросхем К561ЛН2. В данном случае рекомендуется использовать параллельно включенные выходные инверторы в схеме индикатора. Удобнее всего организовать это параллельное включение путем простого припаивания дополнительных однотипных корпусов микросхем (до 4-х штук) поверх каждой из установленных в схему микросхем К561ЛН2.
Дальнейшие усовершенствования с индикатором частоты
Предложенный выше логарифмический индикатор частоты является по сути некоторой разновидностью цифрового частотомера. Перспективное направление усовершенствования металлоискателей на биениях, подсказанное одним из читателей книги, связано с использованием частотомера для регистрации небольших отклонений частоты. Если идти в данном направлении, то общая схема предложенного металлоискателя на биениях претерпит существенные изменения. Отпадает надобность в формировании разностного сигнала двух частот. Достаточно от схемы (рис. 22) оставить только измерительный генератор, выходной сигнал которого подавать на вход логарифмического индикатора. В данном случае индикатор оценивает значение младших разрядов двоичного кода частоты измерительного генератора.
Важная особенность данного способа построения металлоискателя на биениях заключается в отсутствии опорного генератора, частота которого близка к частоте измерительного генератора. Иными словами, в гораздо меньшей степени проявляется явление паразитной автосинхронизации. Следовательно, можно повысить чувствительность прибора.
Определенным неудобством металлоискателей на биениях является постоянная необходимость подстройки измерительного генератора вследствие изменения параметров датчика и влияния других дестабилизирующих факторов. Следующим прогрессивным усовершенствованием рассматриваемых приборов может являться применение системы медленной автоматической подстройки частоты (АПЧ).
АПЧ должна быть настолько медленной, чтобы быстрые изменения частоты измерительного генератора, вызванные движением датчика относительно мишени, приводили к появлению полезного сигнала на индикаторе. Медленный же температурный дрейф частоты данной системой АПЧ должен полностью компенсироваться. Описание принципов построения систем АПЧ выходит за рамки настоящей книги, поэтому данный вопрос предлагается заинтересованному читателю для самостоятельного изучения.
Трансформаторный датчик
Идея трансформаторного датчика для металлоискателей проста и изящна. Она известна давно и возникла из-за стремления упростить конструкцию катушки датчика металлоискателя. Обычным недостатком типового датчика металлоискателя любой конструкции является большое (более 100) количество витков катушки. Вследствие этого получается недостаточная жесткость конструкции датчика, что требует принятия специальных мер типа дополнительных каркасов, заливки эпоксидной смолой и т.д. Кроме того, паразитная емкость такой катушки велика и для устранения ложных сигналов из-за емкостной связи катушки (катушек) с землей и телом оператора обязательно экранирование обмоток.
Путь устранения перечисленных недостатков прост и очевиден - необходимо использовать катушку, состоящую из минимального количества витков - из одного витка! Естественно, "в лоб" такое решение не проходит, так как ничтожная индуктивность одного витка потребовала бы гигантских по величине емкости конденсаторов колебательных контуров, генераторов сигналов с огромным выходным током и специальных ухищрений по обеспечению высокой добротности. И здесь самое время вспомнить о существовании устройства, предназначенного для согласования импедансов, для преобразования переменных сигналов большого напряжения с малым током в сигналы малого напряжения с большим током и наоборот - о трансформаторе.
В самом деле, возьмем трансформатор с коэффициентом трансформации около сотни и подключим его понижающую обмотку к одному витку, являющемуся датчиком металлоискателя, а повышающую обмотку - в схему металлоискателя вместо катушки индуктивности.
Конструктивно один виток такого трансформаторного датчика может быть выполнен самыми различными способами. Например, он может представлять собой кольцо из медного или алюминиевого одножильного провода сечением 6-10 мм^2 для меди и 10-35 мм^2 для алюминия. Удобны для использования внутренние жилы силовых кабелей. Можно для уменьшения массы и увеличения жесткости изготовить виток из металлической трубки. Возможно изготовление витка из фольги путем наклейки на листовой материал и даже из обычного фольгированного стеклотекстолита. В любом удобном месте виток заземляется путем подключения к общей шине прибора, чем обеспечивается компенсация паразитных емкостных связей. Влияние этих связей при данной конструкции датчика на несколько порядков меньше ввиду меньшего значения модуля полного сопротивления одного витка.

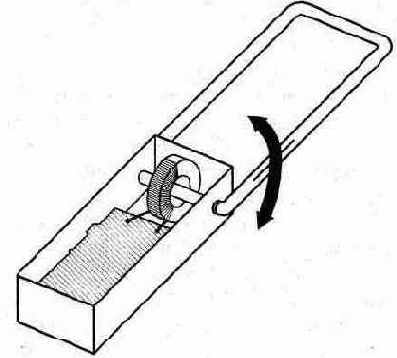

Трансформаторный датчик позволяет реализовать складную конструкцию компактного металлоискателя на биениях. Ее эскиз изображен на рис.24.
Рис.24. Конструкция металлоискателя на биениях со складывающейся рамкой датчика.
Трансформатор датчика выполнен на тороидальном сердечнике, установленном непосредственно на плате металлоискателя, размещенной в пластмассовом корпусе. Понижающая обмотка трансформатора и виток датчика конструктивно представляют собой единое целое в виде прямоугольной рамки из медного изолированного одножильного провода сечением 6 мм^2, замкнутого с помощью пайки. Указанная рамка имеет возможность вращаться. В сложенном положении она расположена по периметру корпуса прибора и не занимает лишнего места. В рабочем положении она разворачивается на 180°. Для того, чтобы рамка фиксировалась в установленном положении, используются уплотняющие втулки из резины.
Сечение проводника, из которого изготовлен виток трансформаторного датчика, должно быть не меньше, чем суммарное сечение всех витков, составляющих обычную катушку датчика металлоискателя. Это необходимо не только для придания конструкции необходимой прочности и жесткости, но и для того, чтобы получить не слишком низкую добротность у колебательного контура с таким трансформаторным аналогом катушки индуктивности (кстати, при использовании такого витка в качестве излучающей катушки, ток в нем может достигать десятков ампер!).
По той же причине, необходим должный выбор сечения провода понижающей обмотки трансформатора. Он может иметь меньшее сечение, чем сечение проводника витка, но его омическое сопротивление должно быть не больше омического сопротивления витка.
Для уменьшения потерь за счет омического сопротивления необходимо очень тщательно выполнить соединение витка с понижающей обмоткой трансформатора. Рекомендуемый способ соединения - пайка (для медного витка) и сварка в среде инертного газа (для алюминиевого).
К трансформатору предъявляются следующие требования. Во-первых, он должен работать с малыми потерями на требуемой частоте. На практике это означает, что его сердечник должен быть сделан из низкочастотного феррита. Во-вторых, его обмотки не должны вносить заметного вклада в импеданс датчика. На практике это означает, что индуктивность понижающей обмотки должна быть заметно больше индуктивности витка. Для тороидальных ферритовых сердечников с магнитной проницаемостью m=2000 и диаметром более 30(мм) это справедливо даже для одного витка понижающей обмотки. В-третьих, коэффициент трансформации должен быть таким, чтобы индуктивность повышающей обмотки при подключенном к понижающей обмотке витке датчика была бы приблизительно такой же, как и у обычной катушки типового датчика.
К сожалению, преимущества трансформаторного датчика заметно превосходят его недостатки только для металлоискателей на биениях. Для более чувствительных приборов такой датчик неприменим из-за достаточно высокой чувствительности к механическим деформациям, что приводит к ложным сигналам, появляющимся при движении. Вот почему трансформаторный датчик рассматривается только в главе, посвященной металлоискателю на биениях.
