ИНДИКАТОР ЗАНЯТОЙ ТЕЛЕФОННОЙ ЛИНИИ


Если в квартире имеется несколько телефонных аппаратов (ТА) в разных комнатах, подключенных к одной телефонной линии, то данное устройство вам просто необходимо. При поступлении телефонного вызова часто снимают трубку на всех ТА, что вызывает осложнения в начале разговора. Если же необходимо позвонить из одной комнаты, а в другой в это время идет телефонный разговор, то приходится неоднократно поднимать трубку, чтобы узнать освободилась ли линия. Бывают также случаи, когда на одном из телефонных аппаратов плохо положена трубка и, не зная об этом, можно не дождаться нужного звонка.

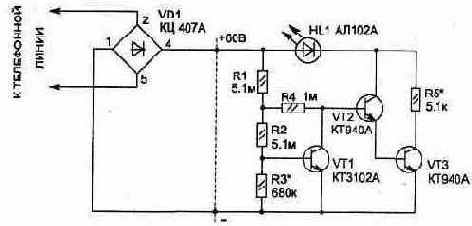

Избавиться от всех перечисленных неудобств поможет электрическая схема, приведенная на рис. 2.1. Она позволяет иметь световую индикацию при снятой трубке на любом из ТА.


Рис. 2.1

Схема подключается к телефонной линии параллельно с ТА в любом удобном месте, например можно установить ее внутри корпуса каждого ТА, закрепив светодиод HL1 на видном месте.

Электрическую схему можно упростить, исключив диодный мост VD1, но при этом подключать устройство к телефонной линии необходимо соблюдая полярность, указанную на схеме.

Принцип работы устройства основан на использовании изменения напряжения в телефонной линии. Так, если телефонная линия не занята, то напряжение на ней около 60 вольт, а при снятии трубки на любом из ТА, оно снижается до 6...15 В (в зависимости от внутреннего сопротивления ТА).

Схема состоит из детектора уровня напряжения линии на транзисторе VT1 и усилителя тока на VT2, VT3. Транзистор VT1 работает в режиме микротоков, что обеспечивает ему максимальный коэффициент усиления. По этой причине он будет находиться в одном из двух состояний: заперт или
открыт, что зависит от напряжения питания.

При настройке напряжения срабатывания индикатора потребуется подбор номинала резистора R3, а при изготовлении схемы допустимо применять R1, R2 — от 3 МОм до 5,1 МОм и R4 — от 750 кОм до 1 МОм.

Светодиод HL1 можно заменить на АЛ310А или любой из серии КИП, а диодный мост VD1 четырьмя диодами типа КД102А, Б.


Рис. 2.2. Топология печатной платы


Рис. 2.3

Проверку работы схемы лучше проводить, подав от регулируемого источника постоянное напряжение 6...15 В (при этом должен светиться индикатор HL1). Постепенно повышая напряжение до 30 В, следует убедиться что при напряжении более 20 В светодиод гаснет.

Приведенная схема показала себя надежной в работе и не оказывает влияния на работу телефонной линии.

Ток потребления схемы от телефонной линии при опущенной трубке не превышает 0,01 мА.

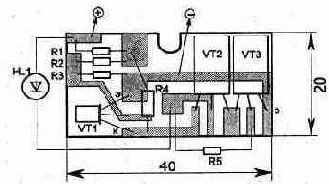

Топология односторонней печатной платы и располо жение на ней элементов (без VD1) приведена на рис. 2.2. Размеры платы выбраны с учетом возможности установить ее в стандартное телефонное гнездо (рис. 2.3).
