Схема полосового фильтра, собранного на базе опе­рационного усилителя


Рис. 6.24. Схема, позволяющая из­менять частоту фильтра при ограни­ченном воздействии на ее переходную характеристику

6.5.2. Активный ключ

С помощью введения положительной обратной связи (через неинвертирующий вход) из стандартной схемы активного поло­сового фильтра (см. рис. 6.23) можно получить генератор, отли­чающийся как простотой, так и легкостью настройки (рис. 6.25). Амплитуда сигнала устанавливается на неинвертируемом входе так, что синусоидальные колебания на выходе могут быть легко ограничены для обеспечения достаточной стабильности работы генератора. Все, что направлено на повышение надежности замка (здесь предусмотрено переключение на вторую частоту в опре­деленной последовательности с первой и на определенное время), реализовано в ключе, а в схему замка введены соответствующие дополнительные цепочки. Если время работы ключа не ограни­чивается автоматически, то самым простым решением здесь мо­жет быть управление им вручную. Пример подобного генератора представлен на рис. 6.26.

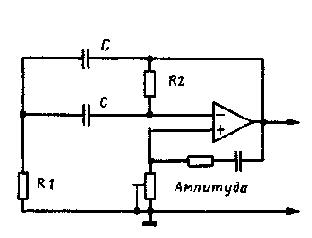

Рис. 6.25. Превращение полосо­вого фильтра в генератор посредством введения положительной обратной связи

В устройстве по схеме на рис, 6.26 можно применить интегральную микро­схему К553УД2 без каких-либо изменений.

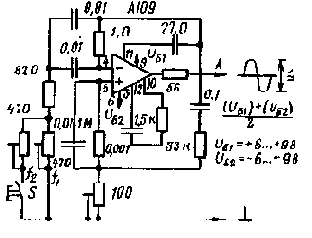

Рис. 6.26. Практическая схема гене­ратора с переключением частоты

6.5.3. Ввод и обработка сигнала ключа

Гальваническая связь опасна не только перевозбуждением (об­разованием высших гармоник), при котором замок может сра­батывать на сигналы других частот, но и возможностью выхода из строя входного каскада при подаче слишком большого входного напряжения. Эту возможность можно предотвратить с помощью оптоэлектронной связи между ключом и замком, обеспечиваемой, например, установкой светодиода в передатчике и фототранзисто­ра в приемнике. Однако при этом активный фильтр сохраняет определенную чувствительность к первой высшей гармонике входного напряжения (частота равна половине заданной частоты).
Для ее эффективного подавления может быть использовано ограни­чение входного сигнала, а также введение фильтра высоких частот или полосового фильтра (возможно, со слегка изменяемой резо­нансной частотой). Решающее зна­чение имеет правильный выбор максимально допустимой амплиту­ды сигнала на входе активного фильтра, которая в описанном здесь устройстве может соответственно изменяться. Если после реализации всего сказанного выше амплитуда помехи на выходе первого опера­ционного усилителя в схеме, пока­занной на рис. 6.27, остается ниже амплитуды, необходимой для сра­батывания светодиодов, то на вто­рой усилитель она вообще не по­влияет.

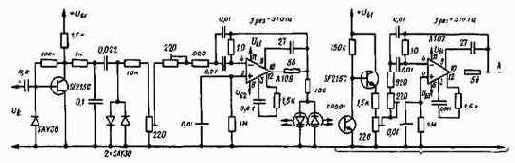

Рис. 6.27. Схема для исследова­ния влияния ограничения напряжения на входе и оптоэлектронной связи (правая часть схемы, обозначенная фи­гурной скобкой, соответствует обоим приемным блокам ЕТ1 и ЕТ2 реали­зованного варианта замка, имеющего две резонансные частоты, см. рис. 6.30)

Устройство на рис. 6.27 сле­дует рассматривать как экспери­ментальное, предназначенное для изучения подобных проблем при условиях, отличающихся от рас­смотренных. В проведенных экспе­риментах при входном напряжении, равном уже нескольким десят­кам милливольт, на выходе полу­чали стабильную амплитуду сигна­ла с пиковым напряжением более 6 В, которая почти не изменялась при повышении входного напря­жения на два порядка. Напряже­ние питания при этом было как си­нусоидальной, так и прямоуголь­ной формы.

В устройстве по схеме на рис. 6.27 используются интегральные микросхемы, аналогичные отечественным К553УД2, и транзисторы, близкие к КТ312Б, КТ342А, КТ358В. Светодиоды — АЛ307 с различными буквенными индексами, в зависимости от желаемого цвета свечения. Фототранзистор ФТ-1 или самодельный, например, на базе П111А, у которого металлический колпачок корпуса снят, а кристалл защищен от влаги свегопрозрачным клеем или лаком.
