Хронизатор, собранный на кварцевом резонаторе на кГц, делитель частоты


Вместе с хронизатором расположен делитель частоты 10:1, собранный на микросхеме МН7490 (здесь может быть использо­вана также микросхема D192C, но при другом расположении выводов), и делитель частоты 4:1 на двух микросхемах D172 (в построенном образце «говорящих часов» из-за невозможности достать эти схемы пришлось установить SN7473). Таким образом, на выходе появляется частота 5 кГц, которая подается далее на «Делитель до 900 с» и в блок записи. На рис. 8.12 показана прин­ципиальная схема этого узла.

В устройстве по схеме на рис. 8.12 можно использовать транзисторы КТ342А, КТ312Б и интегральную микросхему К155ИЕ2 вместо 7490. Микросхема 7473 аналога среди советских микросхем не имеет.

Делитель до 900 с. Сигналы четвертей часов в последова­тельности 5 кГц — 500 Гц — 50 Гц — 2 с — 20 с — 100 с — 900 с получают с помощью следующих элементов (рис. 8.13):

5 микросхем МН7490 (5 делителей 10 : 1);

1 микросхема МН7490 (делитель 5:1);

4 микросхемы D172 или 2 микросхемы SN7473 (2 делите­ля 3:1).

Рис. 8.13. Делитель «5 кГц — 900 с» с кнопкой сброса на последнем каскаде деления (a...d — точки подключения светодиодов VQA12 для индикации состоя­ния схемы при достаточном уровне сигнала на выходе микросхем)

Однако этот делитель можно реализовать также и на одной микросхеме D174. Для выдачи сигналов через каждые 900 с на выходе схемы необходим моностабильный мультивибратор (напри­мер, на микросхеме D100), преобразующий отрицательные фронты импульсов последнего делителя в короткие положительные им­пульсы. В образце эту задачу выполняет микросхема SN74121 (можно использовать схему К155АГ1 советского производства).

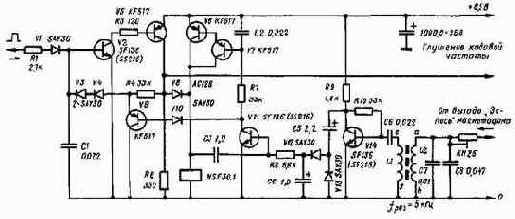

Рис. 8.14. Схема переключения двига­теля магнитофона с усилителем включе­ния, селективным уси­лителем выключения и выходом на схему глушения кодовой ча­стоты

Схема переключения (рис. 8.14) объединяет автоматику вклю­чения и выключения двигателя магнитофона, а также схему глу­шения кодовой частоты.
Устройство автоматического включения преобразует положительный импульс моностабильного мультивиб­ратора в схеме самоудержания в команду включения кассетного магнитофона, который должен оставаться включенным в период объявления времени. Связь с магнитофоном КТЗОО, вначале за­думанная чисто электронной с помощью переключающего тран­зистора, была выполнена релейной, чтобы обеспечить возможность подключения магнитофона любой марки. Для этого было исполь­зовано реле NSF30.1-12 (несколько модифицированное из-за при­мененного в образце меньшего, чем нужно для реле, напряжения питания). Самоудержа­ние обеспечивается электрон­ной схемой с обратной связью, подаваемой на вход усилителя, собранного на транзисторах на взаимно дополняющих структурах; благодаря этому даже после выключения мо­ностабильного мультивибрато­ра на усилитель подается требуемый ток.

Чтобы магнитную ленту можно было остановить после объявления времени, в конце каждого такого объявления на пленку записан сигнал кодо­вой частоты 5 кГц, наиболее приемлемой для частотного диапазона простого кассетного магнитофона. Так как эта час­тота является звуковой, то уже к началу ее «проигрывания» канал громкоговорителя дол­жен быть полностью заперт, а лента перемотана до конца записи кода.

Как только кодовая час­тота подаст сигнал о конце объявления, цепь самоудер­жания переключающего уси­лителя замыкается накоротко транзистором. При этом на транзистор подается напряже­ние открывания, которое фор­мируется магнитофоном при подаче кодовой частоты на индуктивно-емкостной селек­тивный усилитель частоты 5 кГц и затем на схему удвоения. В опорной точке переклю­чающего усилителя, с которой при поступлении пускового импульса для канала громко­говорителя снимается напря­жение открывания, происходит разрыв цепи обратной связи по напряжению, вызванный кодовой частотой, и канал громкоговорителя сразу же

запирается. Но одновременно сигнал кодовой частоты открывает вспомогательный усилитель напряжения для реле и обеспечивает подачу на него тока.В результате цепь питания двигателя остается замкнутой до тех пор, пока конец записи кодовой частоты не при­ведет к запиранию и этого вспомогательного усилителя. В качестве диода связи между двумя усилителями в авторском образце ис­пользован имеющий крутую характеристику участок база-коллектор транзистора СС301, так как при использовании кремниевого диода примененный источник напряжения при выходе из строя электро­сети был бы недостаточным.

В устройстве по схеме на рис. 8.14 транзисторы V11 и V14 КТ342А или КТ312Б, остальные транзисторы КТ501В, КТ501Е, КТ501К, КТ209В, КТ209Е. Все диоды могут быть КД105Б или КД105В, Д220.
