необходимое при сильных колебаниях напряжения
Рис. 9.3. Дополнение схемы по рис. 9.1, необходимое при сильных колебаниях напряжения питания
Допустимое максимальное сопротивление резистора между транзисторами V1 и V2 определяется усилением по току транзистора V3. При отсутствии этого резистора при ярком освещении сопротивление фоторезистора оказывается недостаточным для запирания транзистора V1. Конденсатор предназначен для снижения чувствительности устройства к переменному напряжению в переходной области при переключениях. Значительные изменения напряжения питания сдвигают диапазон напряжений переключения реле, поэтому необходимо обеспечить стабилизацию напряжения питания, по меньшей мере в соответствии с рис. 9.3.
9.2. АВТОМАТ ДЛЯ ВЫДАЧИ КОРМА В АКВАРИУМ
Наверняка перед многими аквариумистами стоит проблема выдачи корма рыбкам во время более или менее длительного отъезда из дома. Поручить же выполнение этой задачи, например, соседу иногда нельзя, так как он — не веря, что рыбкам нужно так мало корма, — может дать его слишком много, что приведет не только к вредному перекорму рыбок, но и к порче воды в аквариуме. Описанный ниже автомат призван решить эту проблему. Но следует напомнить, что он может не все; однако при соответствующем решении он может выручить во многих критических ситуациях. Для его постройки необходим пустой баллон от аэрозольного распылителя, втягивающий магнит типа GBM-SO (см. раздел 6) и около 100 мм проволоки диаметром примерно 2 мм. Вначале лобзиком у баллона удаляют нижнюю часть (предварительно убедившись, что в нем отсутствует повышенное давление). При этом длина оставшейся части должна быть достаточной для размещения в ней магнита и проволоки. Затем удаляют вентиль (можно просто свернуть его в сторону), несколько расширяют отверстие для него в баллоне так, чтобы изменять положение вентиля по высоте. В остальном конструкция автомата ясна из рис. 9.4. Дозирование корма можно производить, смещая вентиль вверх (доза меньше) или вниз (доза больше). Команды на срабатывание магнита можно подавать с помощью какого-либо часового механизма.

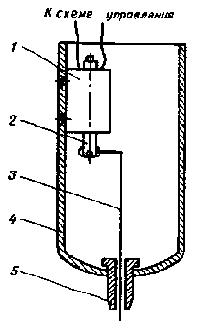

Рис. 9.4. Механическая часть автомата выдачи корма:
1 — втягивающий магнит; 2 — сердечник магнита; 3 — проволока диаметром около 2 мм; 4 — баллон от аэрозольного распылителя; 5 — вентель баллона
