ПРИЕМНИКИ С АВТОМАТИЧЕСКОЙ НАСТРОЙКОЙ
в них устанавливают еще одну
В этом случае в них устанавливают еще одну микросхему, выполняющую функции часов и цифровой шкалы. Эта микросхема измеряет частоту гетеродина и на ЖК-дисплее отображается частота принимаемой радиостанции с точностью до 0,1 МГц в диапазоне частот от 2 до 200 МГц.

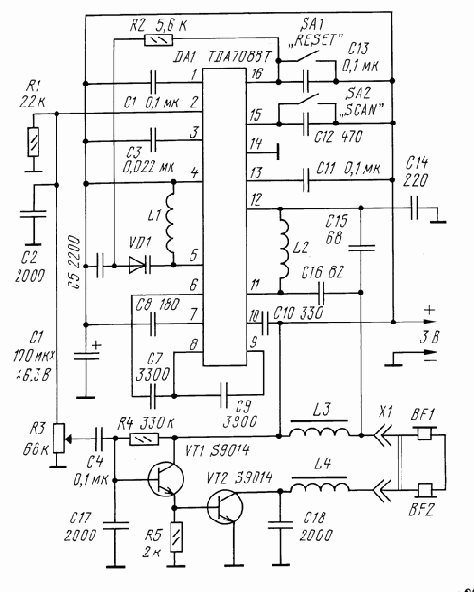

На рис.2 показана схема радиоприемника “Posson”.
Практически все подобные радиоприемники имеют массу недостатков, связанных, прежде всего, с их схемотехникой. Так при приеме какой-либо радиостанции, если уровень принимаемого сигнала невысок, возможен самопроизвольный переход приемника из режима удержания частоты в режим сканирования, т.е. в итоге частота теряется. Этого можно избежать путем отключения бесшумной настройки, включив параллельно конденсатору С1 резистор с сопротивлением около 5 кОм. Подобное может происходить также и при включении радиоприемника на полную громкость. Поскольку во всех подобных приемниках в качестве антенны используется провод головных телефонов, то У3Ч оказывает влияние на уровень сигнала ВЧ поступающего на вход приемника. В этом случае, для устранения эффекта "потери" радиостанции необходимо использовать внешнюю антенну, подключив ее к точке соединения конденсаторов С15 и С16 (рис. 2) и перерезав дорожку, идущую к дросселю L3.
К недостатку можно отнести и реализацию УЗЧ, имеющего большой ток покоя, около 45 мА. Следует отметить то, что все приемники комплектуются головными телефонами с сопротивлением около 32 Ом и использование других, с меньшим сопротивлением, не рекомендуется, поскольку это приведет к возрастанию тока через коллектор выходного транзистора и, как следствие увеличению потребляемой мощности. На практике проверено, что, применив в качестве УЗЧ микросхему КР1436УН1, можно продлить срок службы элементов питания в 2,5…3 раза. Но в этом случае желательно применять отдельную антенну, а не использовать в качестве антенны провод наушников. К тому же применение в качестве УЗЧ микросхемы, позволит значительно улучшить качество звука.

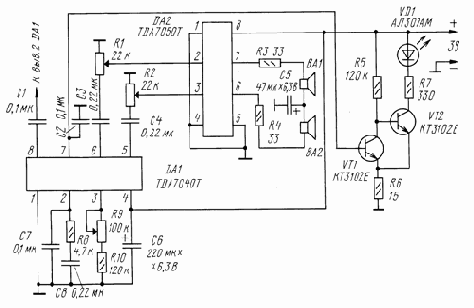

УКВ приемник на основе микросхемы TDA7088 несложно преобразовать в стереофонический, применив стереодекодер на микросхеме TDA7040Т в типовом включении (рис.3).
Хочу выразить благодарность Андрею iac@smz.rual.ru. Испробовавшему на практике работу TDA7088 совместно со стереодекодером и дополнившем схему ценными замечаниями.
