УСИЛИТЕЛЬ С ДИСКРЕТНО РЕГУЛИРУЕМЫМ КОЭФФИЦИЕНТОМ ПЕРЕДАЧИ

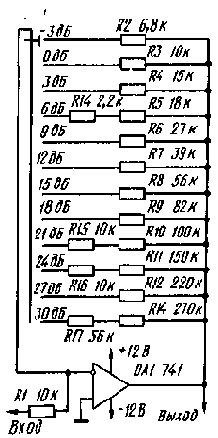

Усилитель, схема которого приведена на рисунке, может оказаться полезным многим радиолюбителям. Его коэффициент передачи изменяют переключением резисторов R2-R17 в цепи ООС, охватывающей ОУ DA1. Отечественный аналог ОУ 741 - К140УД7.


Сопротивления этих резисторов подобраны таким образом, что в каждом следующем положении переключателя SA1 коэффициент передачи усилители изменяется на 3 дБ. Входное сопротивление усилителя - 10 кОм.

Для коммутации резисторов необходим переключатель с безобрывным переключением (при переводе его из одного положения в другое цепь обратной связи не должна разрываться).

Zesileni v krocich po 3 dB.- Sdelovaci technika, 1986, N 4. с. 160.
