Детекторный приемник на диапазон 100-200 МГц

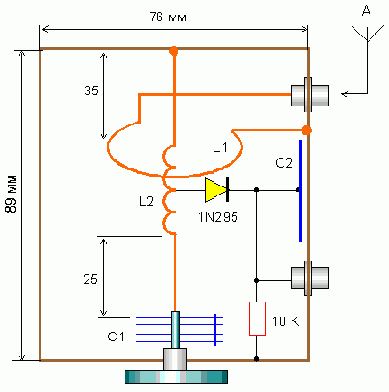

Схема приемника, приведенная на рис.1, использует настраиваемую линию в корпусе, спаянном из меди или фольгированног стеклотекстолита.


Рис.1

Катушка L2 содержит 4 витка посеребренного провода. Внутренний диаметр катушки - 12 мм, длина намотки - 12 мм. Отвод сделан от середины. Катушка L1 выполенна в виде одного витка поверх L2. Конденсатор C2 сделан из медной пластинки размером 25х50 мм с тефлоновой прокладкой толщиной 0,125 мм. Можно применить обычный опорный ВЧ конденсатор. Приемник полезен при настройке СВЧ аппаратуры как волномер.

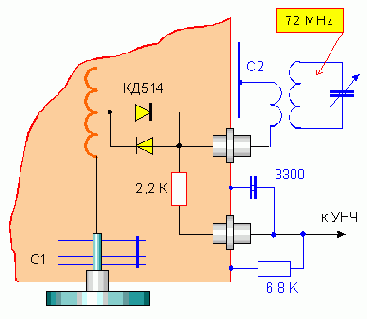

Радиолюбитель UA3ZNW превратил этот приемник в приемник прямого преобразования (рис.2).


Рис.2

Конденсатор С2 - сторона двухстороннего стеклотекстолита из которого был выполнен резонатор. При использовании гетеродина и УНЧ из книги В.Полякова "Приемники прямого преобразования для любительской связи" (М.ДОСААФ 1981 г., с.64) такой приемник обеспечивал гораздо лучший прием, чем приведенный в указанной статье приемник с двухтранзисторным УВЧ на полевых транзисторах КП303! Гетеродин был собран на стенке резонатора. При настройке резонатора на 144 МГц заметно увеличение шума.
